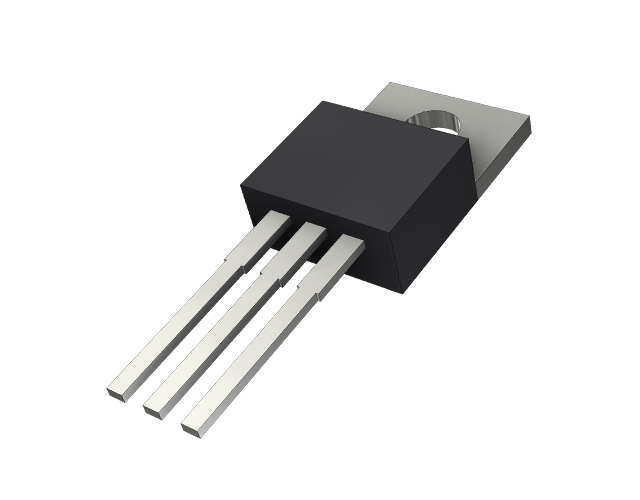

一般大伙兒常用的基本都是以硅為原材料的二極管，可是近期較為受歡迎的碳化硅二極管是用碳化硅為原材料的二極管。現階段普遍的多見髙壓的肖特基碳化硅二極管，其優勢：反向恢復特點非常好，匹敵肖特基硅二極管。可是能夠 做髙壓的二極管。在PFC中現有較多運用。缺陷：正指導通壓力降較為大。也有一點與硅二極管不一樣的是其通斷壓力降隨溫度升高反倒擴大。初期的碳化硅二極管，也有可承擔沖擊性電流量小，可信性不高缺陷。可是現階段現有非常大改進。

　　碳化硅原材料以其出色的特性被制造行業列入第三代半導體器件，其擊穿場強是硅的10倍，導熱系數是硅的2.5倍。用碳化硅原材料制做的MOS元器件可在超過200度的高溫自然環境下工作中，碳化硅二極管具備非常低的開關損耗和高頻率專業能力，減少控制模塊的容積和凈重，明顯提升系統軟件的高效率，有益于節能減排，廣泛運用于風景發電量、太陽能發電逆變電源、UPS儲能技術、新能源車、航天軍工等新科技行業。

　　碳化硅功率模塊是全世界電力工程電子元器件知名企業現階段關鍵的發展前景。碳化硅功率模塊早已在一些高檔行業完成了基本運用，包含高功率電磁能變換、性能卓越電機驅動器這些，并具備寬闊的應用前景和市場前景。在碳化硅功率模塊行業，最先剛開始產品研發的是根據碳化硅輸出功率二極管和硅基IGBT的混和功率模塊。第一個完成商業的選用碳化硅二極管和硅基IGBT的高功率模塊是Infineon企業的PrimePACK商品。

　　碳化硅電力工程電子元器件在提升電磁能利用率和完成電力工程電子系統的微型化層面將充分發揮越來越大的優點。碳化硅電力工程電子元器件能提升電磁能運用的高效率，來完成電磁能損害的降低，由于相對性于硅元器件，碳化硅元器件在減少通斷電阻器和減少開關損耗等層面具備優點。例如，由二極管和開關管構成的整流電路中，僅將二極管原材料由硅換為碳化硅，逆變電源的電磁能損害就可以減少15～30%上下，假如開關管原材料也換為SiC，則電磁能損害可減少一半之上。運用碳化硅制做的電力工程電子元器件具有三個能使電力工程轉化器完成微型化的特點：高些的電源開關速率、更低的耗損和高些的操作溫度。碳化硅元器件能以硅元器件多倍的速率開展電源開關。電源開關頻率越高，電感器和電容器等儲能技術和濾波器構件就越非常容易完成微型化;電磁能損害減少，熱值便會相對降低，因而可完成電力工程轉化器的微型化;而在結溫層面，硅元器件在200°C就做到了極限，而碳化硅元器件能在高些結柔和工作溫度的狀況下工作中，那樣就可以變小或是省掉電力工程轉化器的制冷組織 。
